Cámara MFE OGI Quad-O compliant
Una cámara óptica de imágenes de gas de bajo consumo.
Solicitar Presupuesto

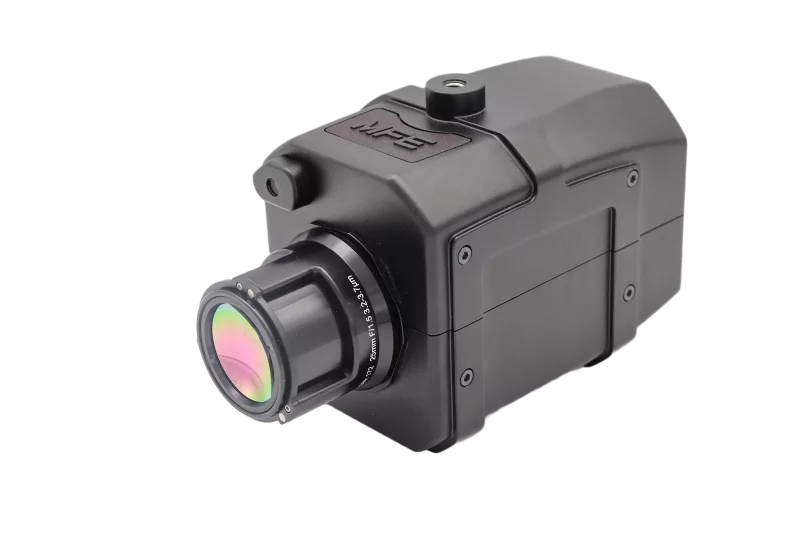

Detector MFE OGI

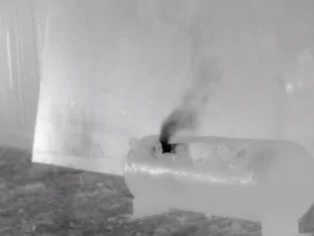

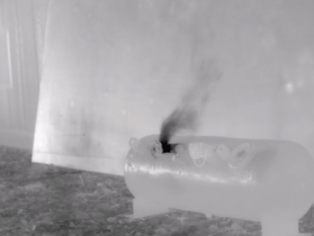

La cámara MFE OGI reúne lo último en diseño de detectores, enfriadores y lentes para optimizar la visualización de fugas de metano, propano, butano y muchos otros gases de hidrocarburo.
Diseño de Manija OGI
La cámara MFE OGI incluye un mango de batería recargable Soonwell para alimentar su cámara MFE OGI y otros accesorios simultáneamente. Además, la empuñadura le brinda al operador un mejor control sobre la cámara, lo que facilita el enfoque en áreas específicas en estructuras o entornos complejos.
Tomas de corriente e indicadores LED
El mango Soonwell cuenta con una batería integrada de 70 Wh que alimenta dos salidas D-Tap de 14,8 V, salidas de 8 y 12 V CC y un puerto USB tipo A de 5 V. Además, un indicador de 5 LED le permite verificar la energía restante de la batería y un LED adicional indica una sobrecarga.
Resolución y Procesamiento
El MFE OGI utiliza una nueva matriz de detectores “Hot MWIT” de 640 x 512, paso de píxel de 15 µm de última generación con un filtro frío especial de paso de banda angosto en un enfriador de plata esterlina en miniatura, de ciclo cerrado y de larga duración con un f / 1.5 escudo frío y una lente optimizada especialmente diseñada para proporcionar una sensibilidad térmica inigualable. Un conjunto de funciones avanzadas de procesamiento de imágenes, incluida la ganancia automática y el control de contraste dinámico, brinda agudeza visual a los operadores para la detección y reparación eficiente de fugas.
Características y especificaciones
Contraer el menú MFE OGI
Matriz de plano focal
- Resolución: 640×512
- Sensor: MWIR CALIENTE
- Paso: 15 µm
- Longitud de onda: 3,2 – 3,42 µm
- Velocidad de fotogramas: 30Hz
Aplicaciones
- Integradores de sistemas
- Bastidores de tuberías
- Líneas de recolección y transmisión
- Gasoductos por encima y por debajo del suelo
- Línea de gas combustible
- Válvulas
- Bridas
- Conexiones
- Sellos
- Pilas de ventilación
- Compresores
- Tanques de almacenaje
Y más…
Interfaz
- Salida de video analógico: NTSC/PAL
- Salida de video digital: enlace de cámara de 14 bits
- Salida de video IP: Codificación MJPEG o H.264
- Difusión IP: Unidifusión / Multidifusión
- Almacenamiento de vídeo integrado: hasta 32 GB microSD
- Comando y Control: RS422 / Ethernet
- Consumo de energía: tipo 12 V CC / 6 W (pico de 12 W)
Gases detectables
- Ácido acético
- Amoníaco
- Benceno
- Butadieno
- Butano
- Etano
- Etilbencina
- Etileno
- Heptano
- Hexano
- Isopreno
- Metiletilcetona (MEK)
- Metano
- Metanol
- MIBK
- Octano
- 1-pentano
- Propano
- Propileno
- Doixido de azufre
- Tolueno
- Cloruro de vinilo y xileno
Óptica, tamaño y peso de la cámara
- Distancia focal: 25 mm
- VAFO: 21,7°
- F #: 1.5
- Peso: 2,2 libras
- Peso Configuración completa (cámara, manija, soporte para teléfono, teléfono): 4.5 lbs.
- Dimensiones: (LxAnxAl) (aprox.) 4.5″x5″x5.5″
- Zoom digital: 4x
Cámara con mango
- Peso: 3.5 libras
- Dimensiones: 8 pulgadas de largo x 3 pulgadas de ancho x 9 pulgadas de alto.
Ambiental
- Rango de temperatura de funcionamiento: -35 a +65C
- Choque: Operativo 15G / No operativo: 40G
- Montaje: Montura de trípode ¼-20, orificios roscados M4
- Certificación: Certificado OOOOa (<= 60 g/hr
Características adicionales
- Lente optimizada OGI
- NUC basado en obturador/escena
- Control de ganancia automático/manual
- Control de contraste adaptativo (CLAHE)
- Eliminación de ruido temporal
- Estabilización de imagen electrónica
- Múltiples paletas de colores / LUT
- Interfaces de hardware Picoblade y FFC
- Salida analógica/digital simultánea
- 32 GB de secuencia de video integrada/almacenamiento de imágenes fijas
