Descripción

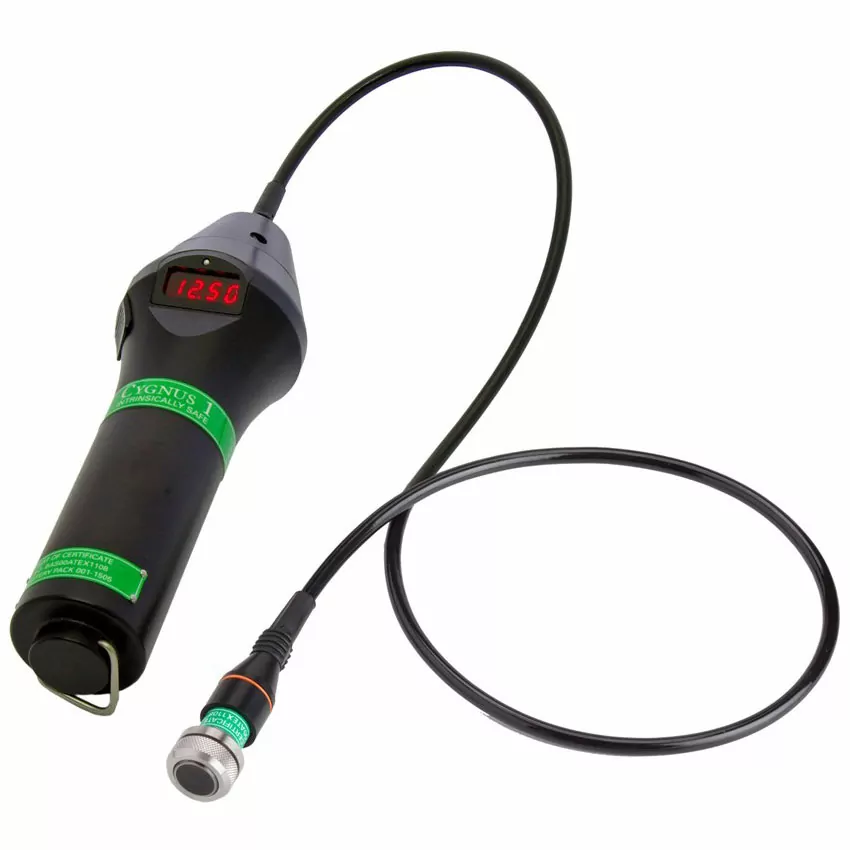

Un medidor de espesor ultrasónico de alta resistencia, el Cygnus 1 se ha utilizado específicamente en áreas peligrosas para medir defectos de corrosión en el metal.

Fácil de usar y con un diseño liviano y ergonómico, el Cygnus no requiere la eliminación del recubrimiento de la superficie para obtener lecturas precisas de medición de espesor ultrasónico. El 1I.S ha sido certificado Intrínsecamente seguro para los estándares EXII 1g EEX iaIIC TG y CSA Class1, Group A, Division1.

El Cygnus 1 I.S. El medidor de espesor se suministra con 2 baterías, sonda de cargador de batería, kit de repuestos, bloque de prueba, manual de operación y estuche de transporte.



Caracteristicas

  • Uso en una atmósfera peligrosa – Ex II 1 G EEx ia IIC T6
  • No es necesario cerrar la planta ni permiso de trabajo en caliente.
  • Construcción resistente
  • Calibración estable – precisión lineal – sin ajuste a cero
  • Rango de medición de 1.0-99.9 mm
  • Baterías recargables con cargador.
  • Utilizable en metales y otros materiales.
  • El interruptor de encendido es solo un control automático de apagado
  • Pantalla LED con filtro polarizado.
  • Opción de lectura imperial



Aplicaciones

  • Plantas químicas
  • Ambientes secos y polvorientos donde podría ocurrir la ignición.
  • Depósitos de combustible
  • Plantas de procesamiento de granos
  • Recipientes de GLP
  • Instalaciones de producción de petróleo y gas, como tuberías y plataformas en alta mar.
  • Petróleo, tanques de almacenamiento de productos químicos.
  • Recipientes de procesamiento
  • Camiones cisterna de transporte que transportan contenidos potencialmente explosivos.
  • Estructuras e instalaciones en minas.



Especificaciones

  • Materiales: Velocidades de sonido entre 2000 y 7000 m / s (0.059 y 0.31in / microsec): cubre prácticamente todos los materiales de ingeniería comunes
  • Rango de medida en acero: 3 mm – 250 mm (0.110 ″ – 9.995 ″) con sonda de 2.25 MHz, 2 mm – 150 mm (0.065 ″ – 6.000 ″) con sonda de 3.5 MHz, 1 mm – 50 mm (0.045 ″ – 4.000 ″) con sonda de 5.0 MHz
  • Exactitud: 0.1 mm (0.005 ″) cuando se calibra de acuerdo con los procedimientos de calibración de Cygnus Instruments
  • Resolución: 0.1 mm o 0.05 mm (seleccionable) (0.005 ″ o 0.002 ″)
  • Sondas: Compresión monocristalina de cara blanda 6 mm (1/4 ″)
    – 5 MHz, 13 mm (1/2 ″)
    – 2.25, 3.5 o 5MHz, 19 mm (3/4 ″)
    – 2.25 MHz (las sondas de baja frecuencia ofrecen una mejor penetración en la corrosión / recubrimientos pesados)
  • Fuente de energía: Paquete de baterías recargables NiMH
  • Duración de la batería: 10 horas de operación continua
  • Monitor: Pantalla LED grande y brillante.
  • Tamaño: 235 mm x 75 mm (9.252 ″ x 3 ″)
  • Peso: 1040 g (34.7 oz) con sonda remota (incluidas las baterías)
  •  Temperatura de funcionamiento: -10 ° C a + 50 ° C (14 ° F a 122 ° F)
  • Certificación: ATEX {Ex} IM 1 Ex ia I Ma (Ta = 0 a 45 C), {Ex} II 1 G Ex ia IIC T6 Ga (Ta = 0 a 45 C) CSA Clase 1 Grupo A, B, C y D División 1
  •  Protección del medio ambiente: IPX5 e IPX7
  • Cumplimiento: CE, Norma británica BS EN 15317: 2013 (Especificación para la caracterización y verificación de equipos de medición de espesor por ultrasonidos)
